ESP32C6

ESP32C6 Mini

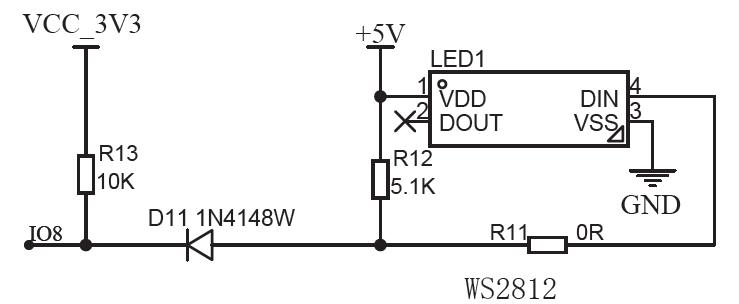

Demo lampu kedip pada ESP32C6 Mini menggunakan LED RGB onboard

Kode #

#include <Adafruit_NeoPixel.h>
constexpr uint8_t LED_PIN = 8;
constexpr uint8_t NUM_LEDS = 1;
Adafruit_NeoPixel rgbLed(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);
struct RGB {
    uint8_t r, g, b;
};

constexpr RGB COLOR_OFF   = {0, 0, 0};
// ...Feel free to add more colors here...
constexpr RGB CUSTOM_COLOR = {255, 0, 255};

void setColor(const RGB& color, uint8_t brightness = 100) {
    uint16_t scale = (uint16_t)brightness * 255 / 100;
    uint8_t r = (uint8_t)(((uint16_t)color.r * scale) / 255);
    uint8_t g = (uint8_t)(((uint16_t)color.g * scale) / 255);
    uint8_t b = (uint8_t)(((uint16_t)color.b * scale) / 255);
    rgbLed.setPixelColor(0, rgbLed.Color(r, g, b));
    rgbLed.show();
}

void setup() {
    rgbLed.begin();
    rgbLed.show();
}

void loop() {
    setColor(CUSTOM_COLOR, 50); // 50% brightness
    delay(1000);
    setColor(COLOR_OFF);
    delay(1000);
}

Referensi #

ESP32C6 Mini

ESP32C6 Mini dari WeAct Studio

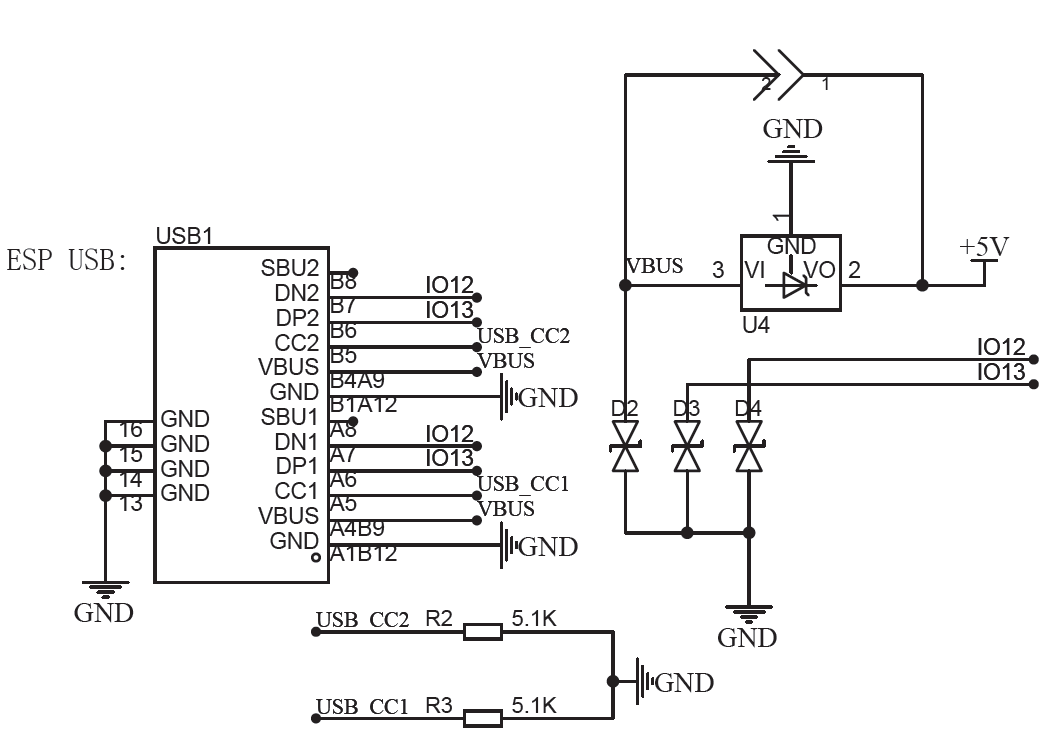

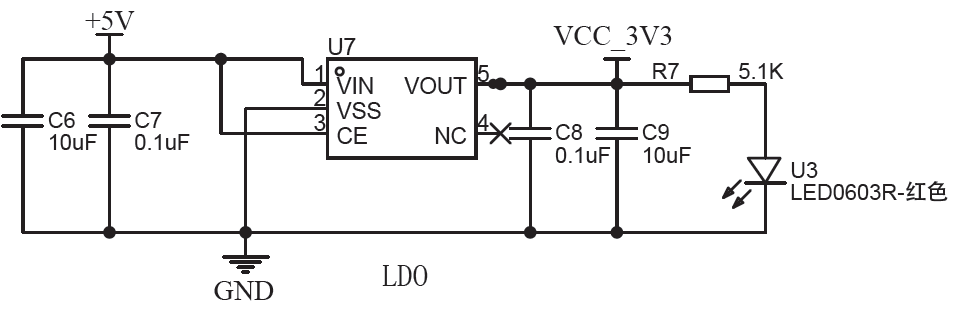

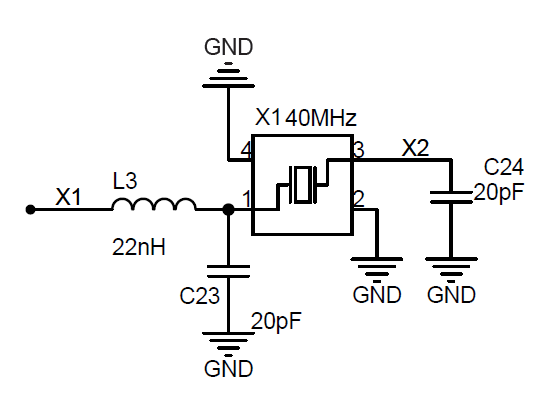

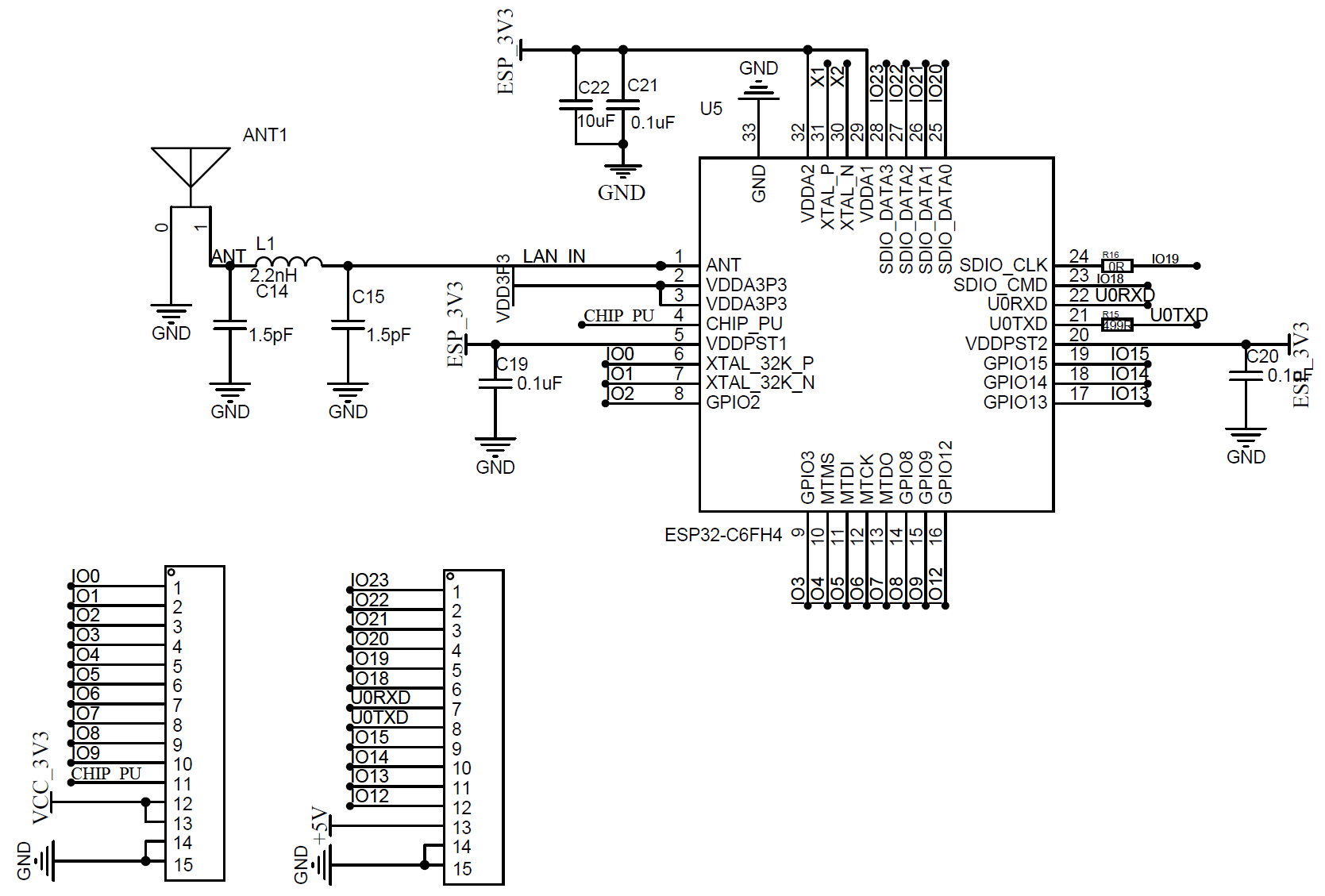

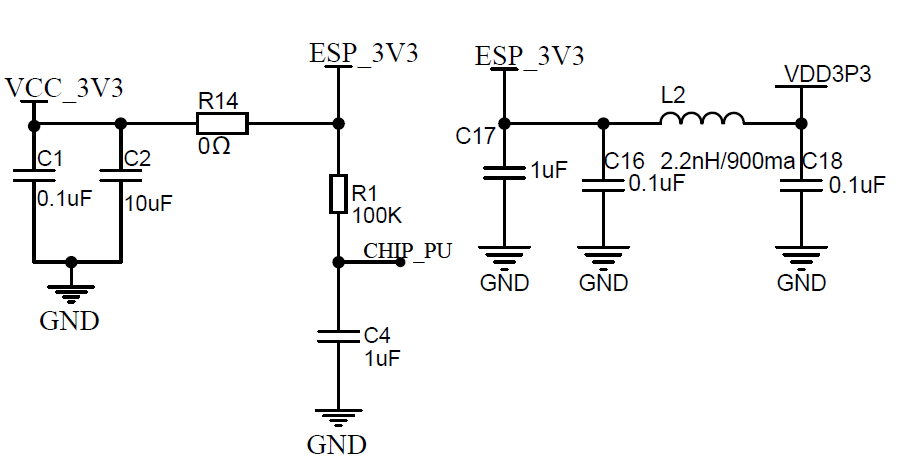

Skema Rangkaian #

Skema rangkaian lengkap di : https://github.com/WeActStudio/WeActStudio.ESP32C6-MINI/blob/main/Hardware/ESP32_C6_MINI_Sch.pdf

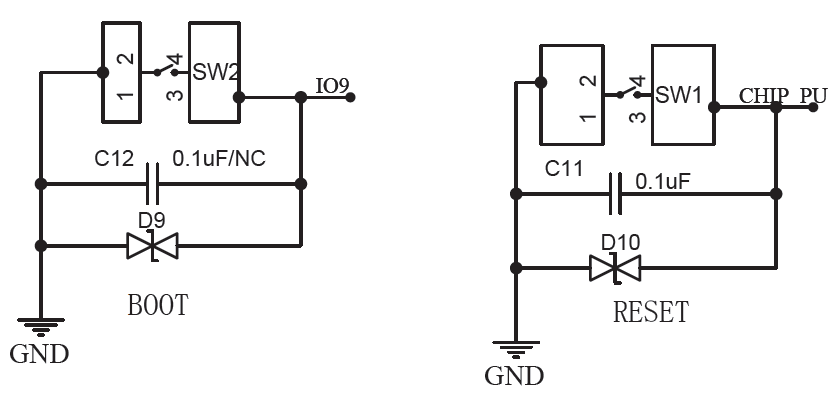

Berikut ini rangkaian switch boot dan reset

alt

alt

alt

alt

alt

alt

alt

Deskripsi Pin #

Deskripsi pin dapat dilihat di https://docs.espressif.com/projects/esp-dev-kits/en/latest/esp32c6/esp32-c6-devkitc-1/user_guide.html Ada beberapa pin yang memiliki fungsi khusus pada waktu booting: MTMS (GPIO3), MTDI (GPIO4), GPIO8, GPIO9, GPIO15
